«Gabinete Tipo I, II y III» no es nomenclatura normativa: es de proveedor, y cada catálogo la usa distinto. Hay quien la invierte respecto de NFPA 14 y quien llama Tipo I y Tipo II a la misma manguera de 1½" con distinto tamaño de caja. De ahí salen los corredores llenos de tomas que ningún ocupante puede usar. Nosotros cotizamos hidrantes y gabinetes contra incendio por diámetro, manguera y rosca.
Levantamiento antes que catálogo
El punto donde va cada toma decide su clase, y esa decisión no se toma en una lista de precios. Hacemos el levantamiento por nivel, marcamos recorridos reales sobre el plano, definimos qué punto necesita conexión de brigada y cuál solo de cuerpo de bomberos, y entregamos la memoria. Si tu caso se resuelve con ocho tomas y no con treinta, cotizamos ocho.
Conexión brigada1½" con manguera
Conexión bomberos2½" sin manguera
Clase IIIAmbas salidas
RoscaNST, NH o Storz
Recorrido máximo30 m (NFPA 14)
Prueba de mangueraNFPA 1962
Catálogo por configuración
Seis configuraciones, y ninguna se pide por «Tipo»
Cada tarjeta es una combinación de diámetro, manguera y montaje. Es la forma en que se especifica sin que el proveedor pueda entregar otra cosa.
BrigadaNFPA 14Esquema de configuración, no fotografía de producto
ClaseClase II
NFPA 14 Conexión de 1½" con manguera · Clase II
Manguera preconectada y lanza, para personal entrenado y ocupantes. Es la única configuración con la que alguien puede atacar un amago antes de que llegue el camión.
ObraConfiguraciónEsquema de configuración, no fotografía de producto
MontajeEmpotrado
Configuración Hidrante de pared · Empotrado
Toma empotrada en muro o cubo de escalera, sin gabinete sobrepuesto. Se resuelve en obra gris y es lo que pide el proyecto cuando el pasillo no admite invasión.
Respuesta rápidaConfiguraciónEsquema de configuración, no fotografía de producto
Conexión1"
Configuración Carrete semirrígido · 1"
Manguera semirrígida en carrete: se jala y descarga sin tender toda la línea. Es la configuración que más se usa donde el operador está solo y sin entrenamiento formal.
PerímetroConfiguraciónEsquema de configuración, no fotografía de producto
MontajeExterior
Configuración Gabinete de intemperie · Exterior
Gabinete para toma exterior en patio, andén y perímetro de nave. El acabado y el sellado son la diferencia entre una toma operativa y una tapa oxidada al segundo año.
NFPA 14 clasifica el sistema de tubería vertical por su conexión de manguera, no el mueble. Un mismo gabinete metálico puede alojar una conexión de Clase I, una de Clase II o las dos: la clase no se lee en la caja, se lee en la salida.
La corrección de fondo

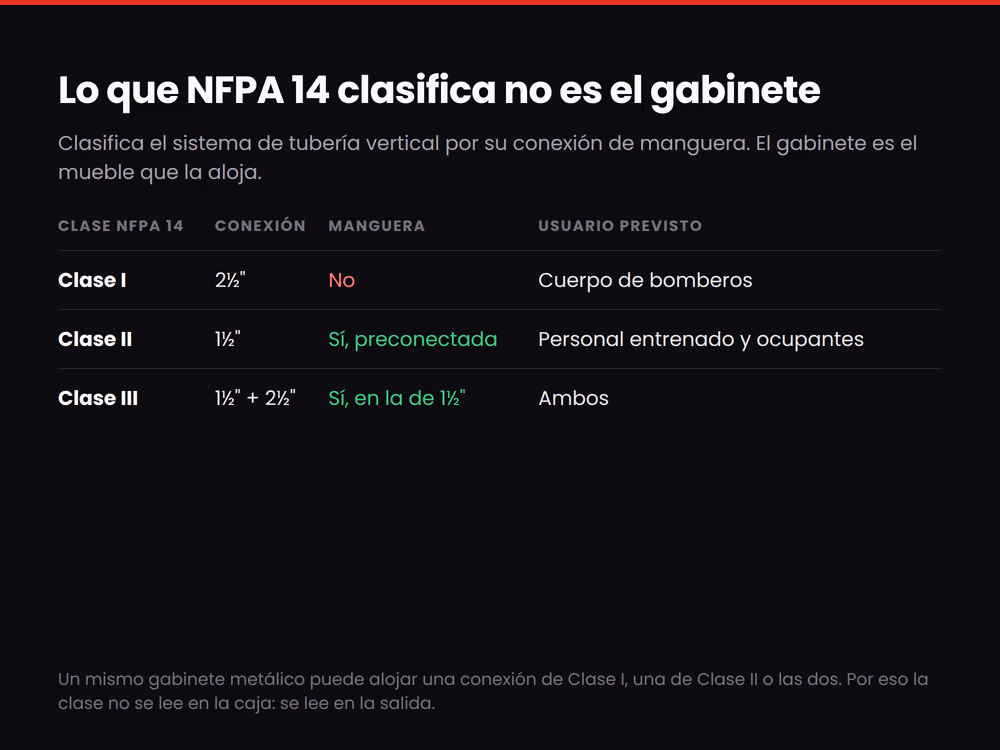

Lo que NFPA 14 clasifica no es el gabinete
NFPA 14 no clasifica gabinetes. Clasifica sistemas de tubería vertical —standpipe systems— por el tipo de conexión de manguera que ofrecen. El gabinete es el mueble que aloja esa conexión, y un mismo gabinete metálico puede alojar una de Clase I, una de Clase II o las dos.
La consecuencia práctica es que la clase no se lee en la caja: se lee en la salida. Es la razón por la que dos gabinetes idénticos por fuera pueden servir para cosas opuestas, y por la que una requisición que solo dice «gabinete» no está pidiendo nada verificable.

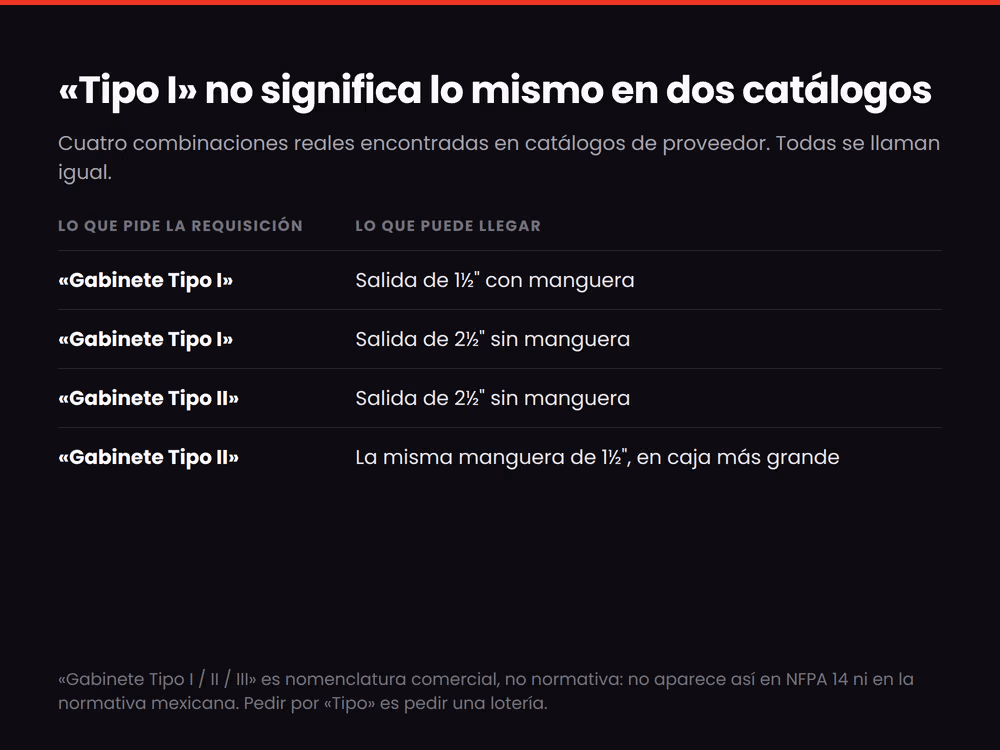

«Gabinete Tipo I, Tipo II y Tipo III» no es nomenclatura normativa. No aparece así en NFPA 14, que habla de clases de sistema, ni en la normativa mexicana. Cada fabricante la usa a su manera y las diferencias son reales, no de matiz.
Por eso el error más caro de esta línea no es técnico: es de vocabulario. Alguien pide «Tipo I», recibe lo que el proveedor entiende por «Tipo I», y nadie compara contra el plano hasta que llega la verificación.
Lo que pide la requisición
Lo que puede llegar
«Gabinete Tipo I»
Salida de 1½" con manguera
«Gabinete Tipo I»
Salida de 2½" sin manguera
«Gabinete Tipo II»
Salida de 2½" sin manguera
«Gabinete Tipo II»
La misma manguera de 1½", en caja más grande
Las cuatro combinaciones son reales y se encuentran hoy en catálogos publicados. Nuestro catálogo usa la convención alineada con NFPA 14 y lo declaramos aquí precisamente porque no podemos asumir que el del vecino diga lo mismo.

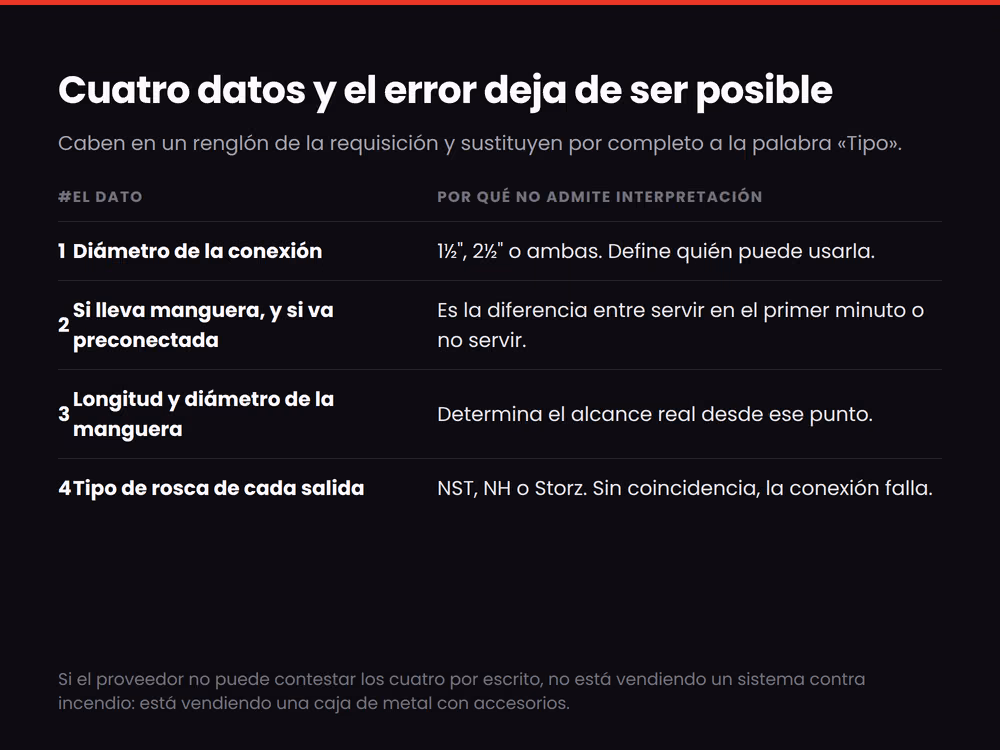

Cómo se pide
Cuatro datos que sustituyen a la palabra «Tipo»
Caben en un renglón de la requisición y hacen imposible el malentendido. Es lo que preguntamos antes de cotizar, y sirve igual si vas a comprarle a otro proveedor.
Si el proveedor no puede contestar los cuatro por escrito, no está vendiendo un sistema contra incendio: está vendiendo una caja de metal con accesorios genéricos.
Diámetro de la conexión1½", 2½" o ambas. Es lo que define quién puede usar esa toma, y por lo tanto para qué sirve.
Si lleva manguera, y si va preconectadaEs la diferencia entre servir en el primer minuto y no servir. La preconexión no es un extra: es lo que hace operativa a la Clase II.
Longitud y diámetro de la mangueraDetermina el alcance real desde ese punto. Una manguera corta en el lugar correcto deja área sin cubrir igual que una toma mal ubicada.
Tipo de rosca de cada salidaNST, NH o Storz. Si la salida de 2½" no coincide con lo que usa el cuerpo de bomberos del municipio, la conexión falla el día que importa.

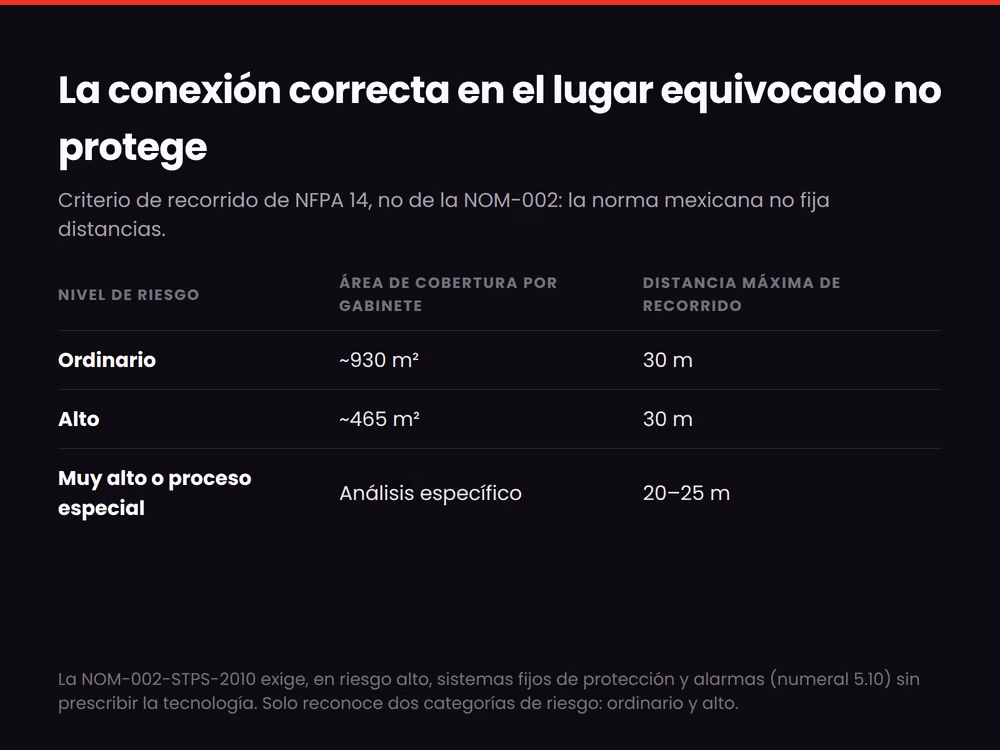

Dónde va cada toma
La conexión correcta en el lugar equivocado no protege
Tener la clase correcta es la mitad. La otra mitad es el recorrido real hasta ella, y ahí conviene ser preciso con la fuente: el criterio de distancia es de NFPA 14, no de la normativa mexicana. La NOM-002-STPS-2010 no fija distancias de recorrido.
Hemos levantado plantas con la clase bien especificada e instalada a sesenta metros del área de mayor riesgo, detrás de racks de cuatro metros. El expediente decía que cumplía. La operación decía otra cosa. El mismo levantamiento resuelve de paso el reparto de extintores certificados, que se calcula con otro criterio y casi siempre se hace en visita aparte.
Nivel de riesgo
Área de cobertura por toma
Distancia máxima de recorrido
Ordinario
~930 m²
30 m
Alto
~465 m²
30 m
Muy alto o proceso especial
Análisis específico
20–25 m
Las áreas asumen que la manguera puede desplegarse libremente. En naves con racks, maquinaria o divisiones, el área realmente cubierta es menor y el levantamiento tiene que medirla sobre el plano, no estimarla.
El componente que caduca
La manguera es lo que primero deja de cumplir
El cuerpo del gabinete dura décadas; la manguera no. Es el componente con vida útil declarada, con prueba periódica y con la etiqueta que un verificador busca primero. Una toma con manguera sin prueba vigente no está en condición operativa, por impecable que se vea el mueble.
La referencia para construcción y desempeño es NFPA 1961, y para inspección, cuidado y prueba en servicio, NFPA 1962. Ninguna de las dos es obligación mexicana por sí sola: entran por el proyecto, por el asegurador o porque el reglamento local las invoca.
Qué aplica en México
La NOM-002 exige protección fija, no una tecnología
Aquí es donde más material comercial se equivoca, así que va con el texto en la mano. La NOM-002-STPS-2010 no clasifica gabinetes, no menciona NFPA 14 y no obliga a instalar una red de hidrantes. La palabra «hidrante» aparece únicamente en sus Guías de Referencia, que declaran expresamente no ser de cumplimiento obligatorio.
Lo que la norma sí hace, en su numeral 5.10, es exigir en centros de trabajo de riesgo de incendio alto sistemas fijos de protección contra incendio y alarmas, sin prescribir la tecnología. La obligación de poner tomas de manguera viene de otros tres lugares: el reglamento de protección civil de tu estado o municipio, el proyecto ejecutivo firmado, y el asegurador — que suele ser el más exigente. Y la toma, una vez puesta, necesita su señalamiento de hidrante: el código está en el Apéndice D de la NOM-026, no en la NOM-002.
La norma reconoce exactamente dos categorías de riesgo, ordinario y alto: «riesgo bajo» pertenecía a la NOM-002-STPS-2000, derogada. Y tampoco fija un número mínimo de brigadistas.
Lo que se revisa
Qué mira un verificador y con qué se acredita
La revisión de una toma no toma más de dos minutos y casi siempre falla por lo mismo: acceso obstruido, manguera desconectada después del último mantenimiento, o etiqueta de prueba vencida. Los tres son de bitácora, no de inversión. Es la misma visita en la que se revisa la señalización de seguridad del área y se confirma que nada obstruye el acceso.
Lo que cierra el expediente es el programa anual de revisión y pruebas a equipos contra incendio con sus resultados, que la NOM-002 sí exige y que se conserva tres años. La norma acepta expresamente el medio magnético: una carpeta digital bien ordenada vale igual que el archivero.
Galería técnica
Hidrantes y gabinetes contra incendio en operación
Imágenes de referencia de la pieza y de su uso en estación e intervención. La configuración final se define en el pedido.
La clase se lee en la salida, no en la cajaCuatro cosas distintas, el mismo nombreLos cuatro datos que sí especificanEl recorrido real, medido sobre el plano
Aplica para
Quién especifica esta pieza
Naves industriales y almacenesRecorridos largos y racks que bloquean el despliegue: es donde la distancia sobre plano y la realidad más se separan.
Hoteles, hospitales y oficinasCorredores con ocupantes que no son brigadistas. Es el escenario donde poner una toma de 2½" sin manguera no sirve de nada.
Estacionamientos y cubos de escaleraÁreas sin personal permanente donde la conexión del cuerpo de bomberos es el plan, no el complemento.
Preguntas frecuentes
Dudas sobre Hidrantes y gabinetes contra incendio
Responde un ingeniero, no un vendedor
Las 8 preguntas que más nos llegan sobre esta pieza, contestadas con el criterio técnico que aplicaríamos en tu proyecto. Si tu caso no está aquí, el formulario arma el mensaje por ti y te contesta un ingeniero certificado en NFPA y NOM-002-STPS.
¿Cuál es la diferencia entre Clase I, Clase II y Clase III de NFPA 14?
La conexión de manguera. Clase I es una salida de 2½" sin manguera, para el cuerpo de bomberos. Clase II es una salida de 1½" con manguera preconectada, para personal entrenado y ocupantes. Clase III trae las dos. NFPA 14 clasifica el sistema de tubería vertical, no el gabinete: un mismo mueble puede alojar cualquiera de las tres.
¿Un gabinete «Tipo I» trae manguera?
Depende del catálogo, y ese es exactamente el problema. «Tipo I, II y III» es nomenclatura de proveedor, no normativa: hay catálogos que la usan invertida respecto de NFPA 14 y otros que llaman Tipo I y Tipo II a la misma manguera de 1½" con distinto tamaño de caja. Especifica por diámetro y por manguera y la pregunta desaparece.
¿La NOM-002-STPS-2010 obliga a instalar hidrantes?
No. La palabra «hidrante» solo aparece en sus Guías de Referencia, que declaran no ser de cumplimiento obligatorio. El numeral 5.10 exige, en riesgo de incendio alto, sistemas fijos de protección y alarmas sin prescribir la tecnología. La obligación concreta de poner tomas de manguera viene del reglamento local, del proyecto ejecutivo o del asegurador.
¿Qué diámetro de conexión necesito en cada punto?
Depende de quién va a usarla. Si hay brigada u ocupantes con responsabilidad de primera respuesta, 1½" con manguera. Si el punto solo se va a usar cuando llegue el camión —estacionamiento, bodega de gran altura, cubo de escalera—, 2½" sin manguera. Si aplican los dos casos, ambas salidas.
¿A qué distancia debe quedar la toma más cercana?
El criterio de recorrido máximo de 30 metros es de NFPA 14, no de la NOM-002, que no fija distancias. Y se mide como recorrido real, no en línea recta: en una nave con racks, la distancia caminable puede duplicar la del plano.
¿Qué rosca usan las tomas en México?
Las salidas de 1½" usan principalmente rosca NST. Las de 2½" para el cuerpo de bomberos varían por municipio: NH, NST o acople Storz. Es el dato que más se olvida en la requisición y el que hace que la conexión falle el día que importa, así que se confirma con el cuerpo de bomberos local antes de comprar.
¿Cada cuándo se prueba la manguera de un gabinete?
La referencia de inspección, cuidado y prueba en servicio es NFPA 1962. Lo que revisa un verificador mexicano es más simple: que la manguera tenga etiqueta de prueba vigente y que esté preconectada. Sin etiqueta vigente, la toma no está en condición operativa por impecable que se vea el gabinete.
¿El hidrante y el gabinete tienen que ir señalizados?
Sí, y la señal tiene su propio código: la NOM-026-STPS-2008 la describe en su Apéndice D, numeral D.1.2, «ubicación de un hidrante», con fondo rojo y símbolo blanco. Lo tratamos completo, incluida la superficie mínima por distancia de observación, en nuestra línea de señalización de extintor e hidrante.
