Señalética y equipo de evacuación bajo NOM-003-SEGOB

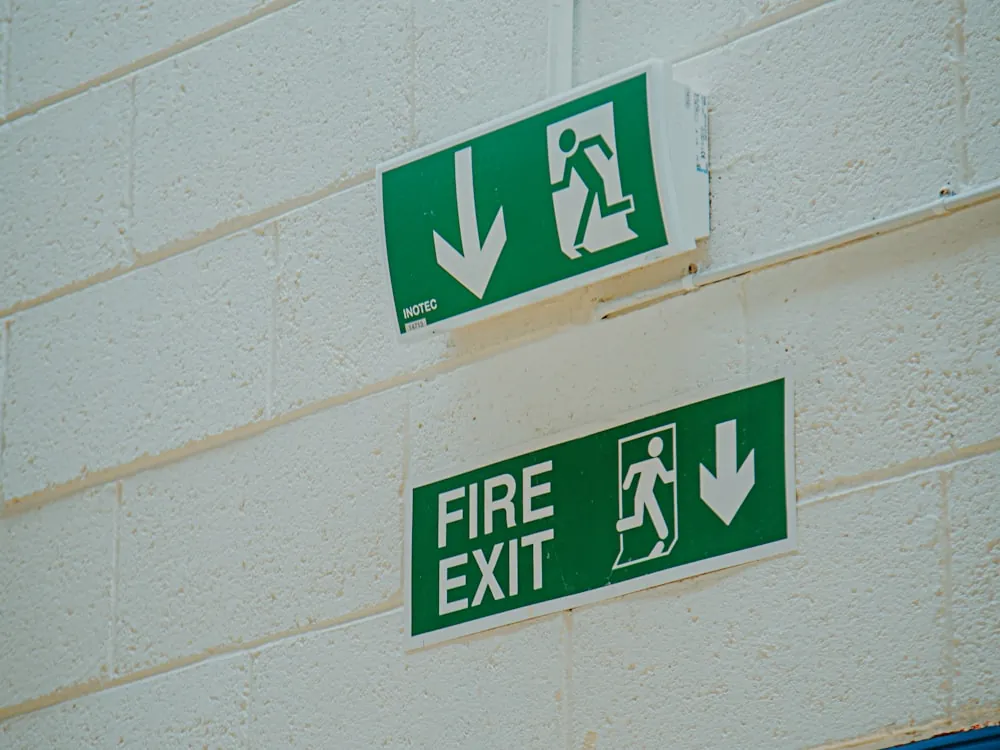

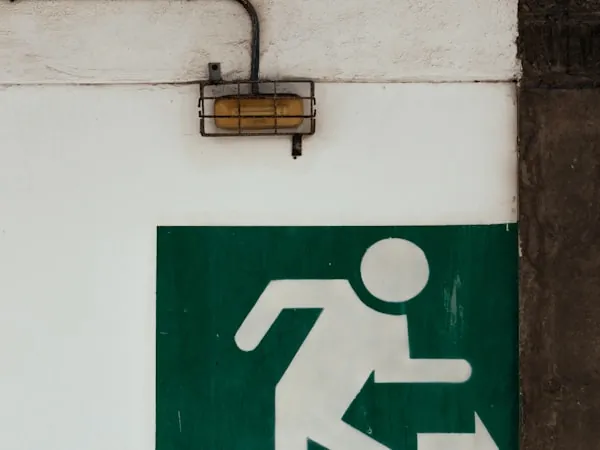

Todas las señales se ven iguales encendida la luz. La diferencia aparece a los diez minutos de un corte de energía, y se llama clase de fotoluminiscencia: bajo DIN 67510 se mide la luminancia en milicandelas por metro cuadrado a los 10 y a los 60 minutos, y de ahí sale la clase B, C o superior. Una señal sin clase declarada puede quedar ilegible antes de que termine la evacuación, y en un dictamen no hay forma de defenderla.

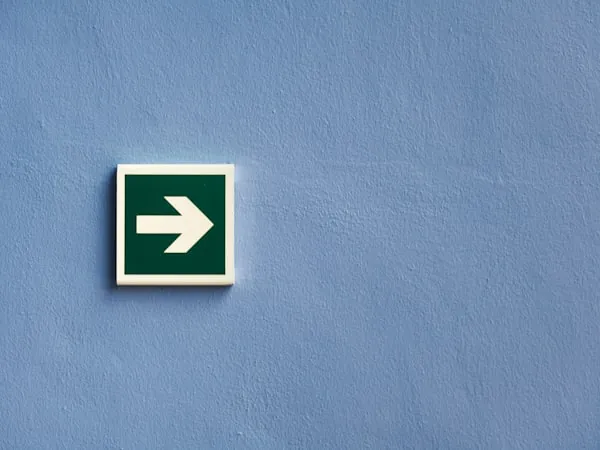

El otro punto es el tamaño. NOM-003-SEGOB no pide «una señal en el pasillo», pide que el pictograma sea legible a la distancia de visibilidad real: la altura del símbolo se calcula a partir de esa distancia, así que una señal correcta en una oficina puede ser insuficiente en una nave industrial. Hacemos el levantamiento, calculamos medida por punto y el pedido llega con su croquis de colocación, no como una lista de piezas sueltas.

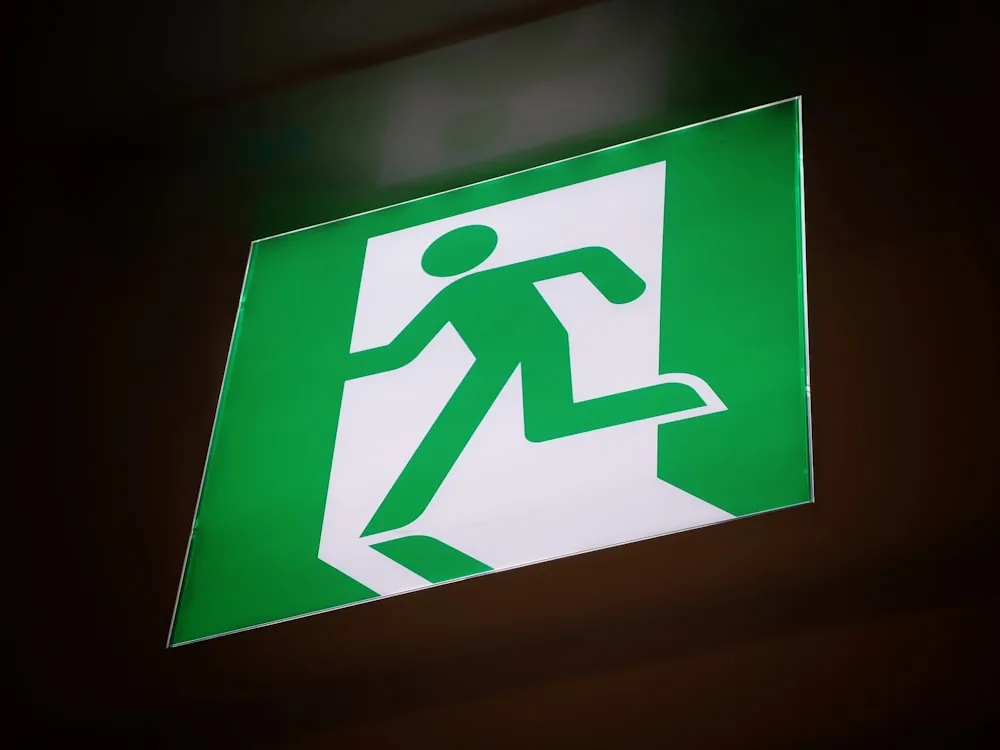

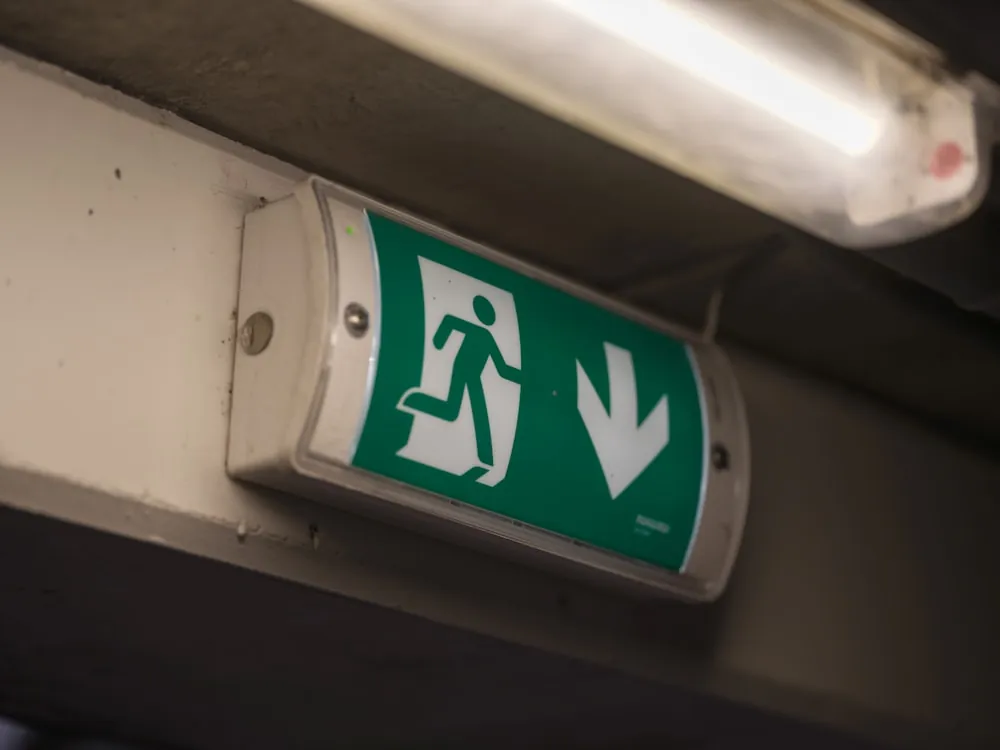

Una señal de salida cumple su función si se ve desde cualquier punto de la ruta y si sigue encendida cuando se cae la energía. Por eso especificamos unidades LED con batería integrada y autonomía mínima de 90 minutos, el criterio de NFPA 101, con prueba de descarga documentada y no solo el botón de test que enciende el foco un segundo.

Manejamos modelos de una y dos caras, banderola para pasillo largo, montaje a plafón y versiones autoluminosas que no requieren alimentación —la opción correcta donde no hay circuito disponible o donde el mantenimiento eléctrico es incierto—. En escaleras y rutas de edificio alto añadimos señalización a baja altura, porque el humo se acumula desde el techo y la señal de arriba deja de verse justo cuando más hace falta.

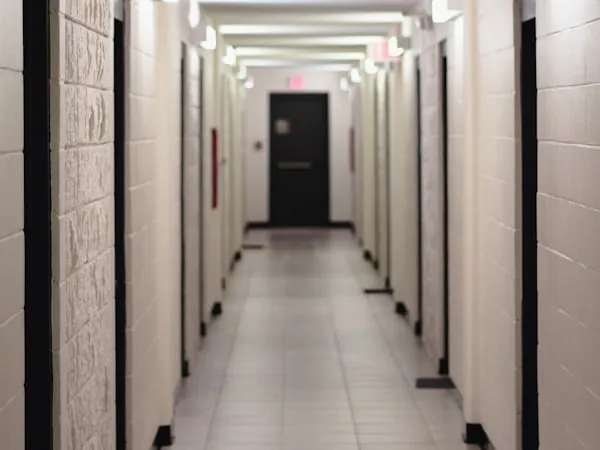

Señalizar sin iluminar deja la mitad del problema sin resolver: en un corte de energía con humo, la señal indica hacia dónde pero no permite ver el piso, el escalón ni la puerta. NFPA 101 pide que la ruta se ilumine durante al menos 90 minutos con un promedio del orden de 10 lux y un mínimo de 1 lux en cualquier punto, sin zonas oscuras entre luminarias.

Ese nivel se mide, no se supone. Hacemos el levantamiento con luxómetro tras simular el corte, ubicamos las unidades donde realmente hacen falta —cambios de dirección, escaleras, cruces y salidas— y el registro de niveles queda en el expediente. Instalamos unidades con batería sellada, prueba mensual de 30 segundos y prueba anual de descarga completa, que es la que revela una batería agotada antes de que la revele una emergencia.

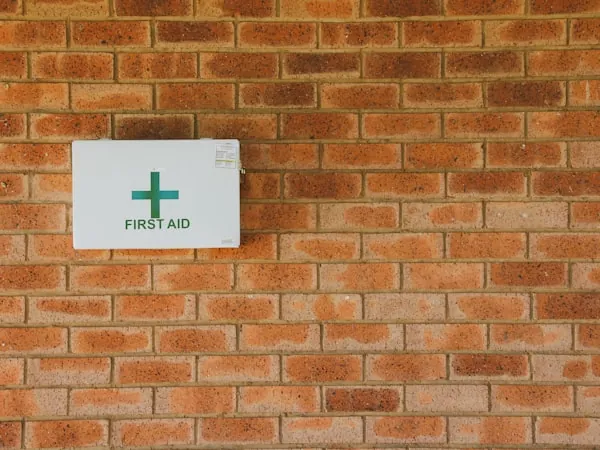

El hallazgo más frecuente en una verificación no es la falta de botiquín, es el botiquín incompleto o caducado. La NOM-005-STPS y la NOM-017-STPS no piden una caja con cruz roja, piden material acorde al riesgo del centro de trabajo, disponible y vigente: no es lo mismo una oficina que una planta con sustancias corrosivas, donde hace falta lavaojos y neutralizante.

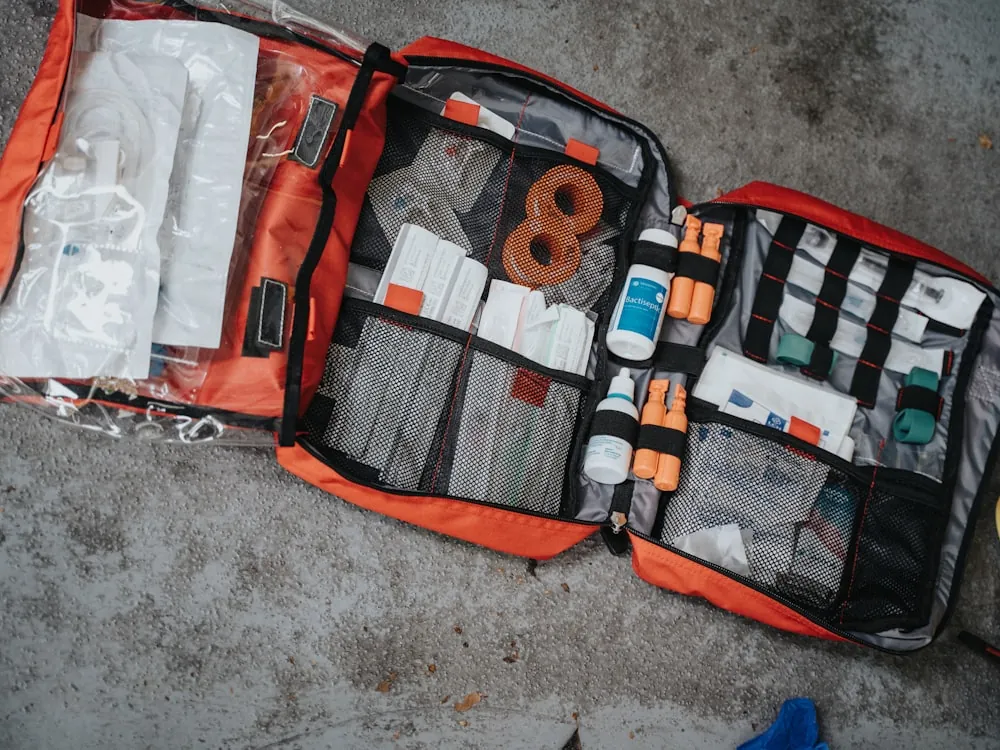

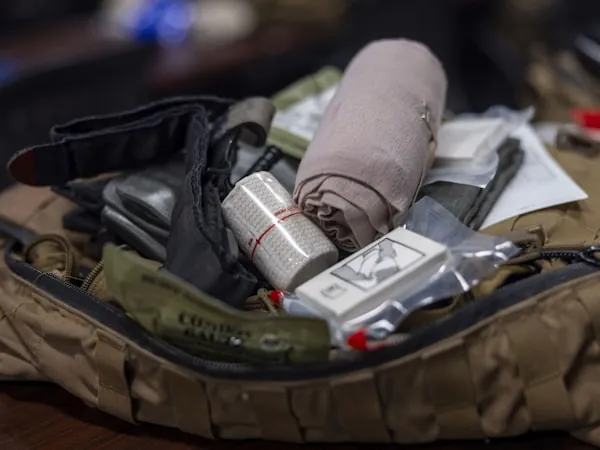

Armamos el botiquín por perfil de riesgo, en gabinete de muro, maletín rígido o mochila para brigada, con inventario impreso pegado a la tapa y control de caducidades por pieza. Incluimos reposición programada de consumibles, que es lo que evita el escenario clásico: el botiquín se usa, nadie repone, y seis meses después está vacío justo cuando vuelve a hacer falta.

El Programa Interno de Protección Civil obliga a integrar brigadas de evacuación, primeros auxilios, combate de incendio y comunicación. En el papel siempre están; el día del simulacro se nota quién tiene con qué. Sin chaleco no se distingue al brigadista entre la gente, sin megáfono la instrucción no llega, sin lámpara no se recorre un nivel sin energía y sin camilla no se mueve a un lesionado.

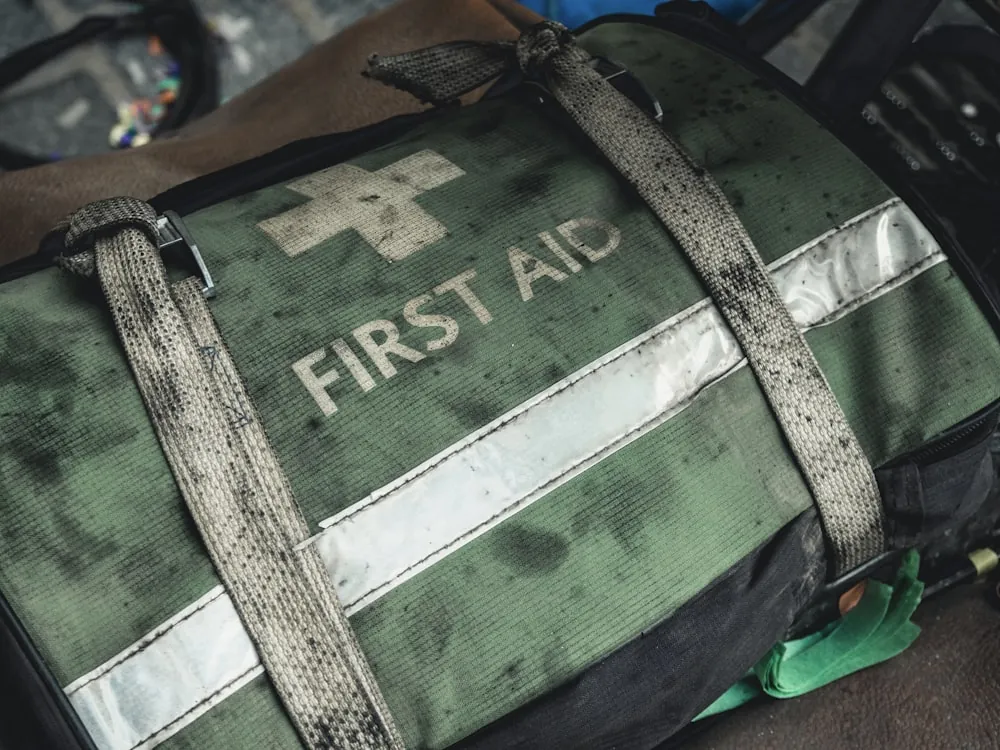

Armamos el kit por brigada y por tamaño de inmueble: identificación, comunicación, iluminación, material de inmovilización y traslado, y bolsa de respuesta con inventario y bitácora de uso. Todo se entrega listo para el simulacro y con la relación de contenido que se anexa al programa interno, para que el ejercicio sirva de evidencia y no solo de trámite.

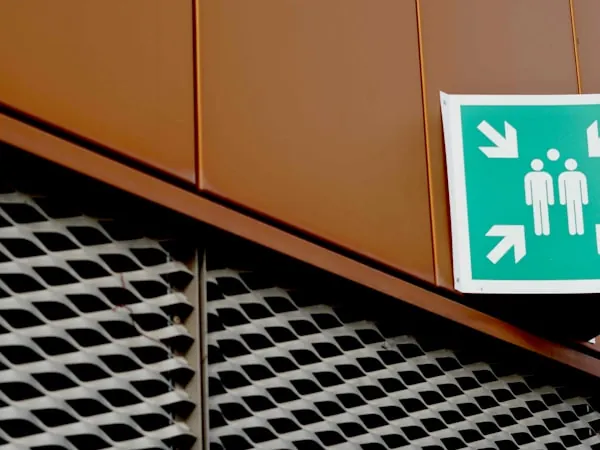

El plano de emergencia es el documento que el verificador busca primero y el que casi siempre está desactualizado: un plano que no coincide con la distribución real del inmueble no orienta a nadie y además evidencia que el programa interno no se revisó. Levantamos el nivel, dibujamos ruta, salidas, extintores, hidrantes, botiquín y punto de reunión con la simbología de NOM-003-SEGOB, y lo dejamos impreso y montado, listo para colocar y para anexar al expediente.

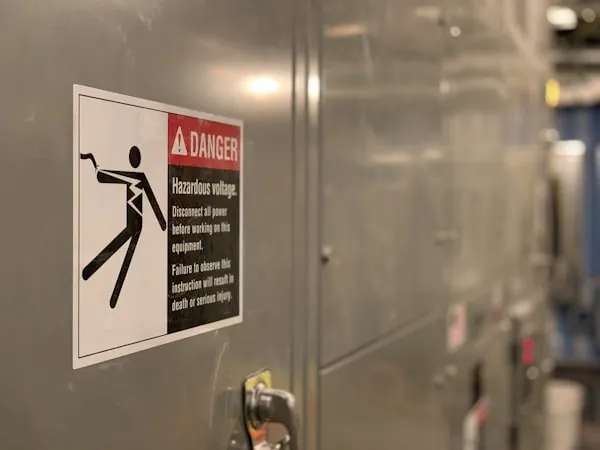

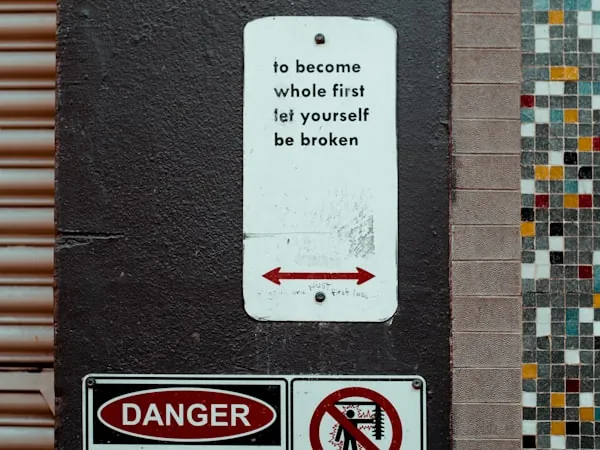

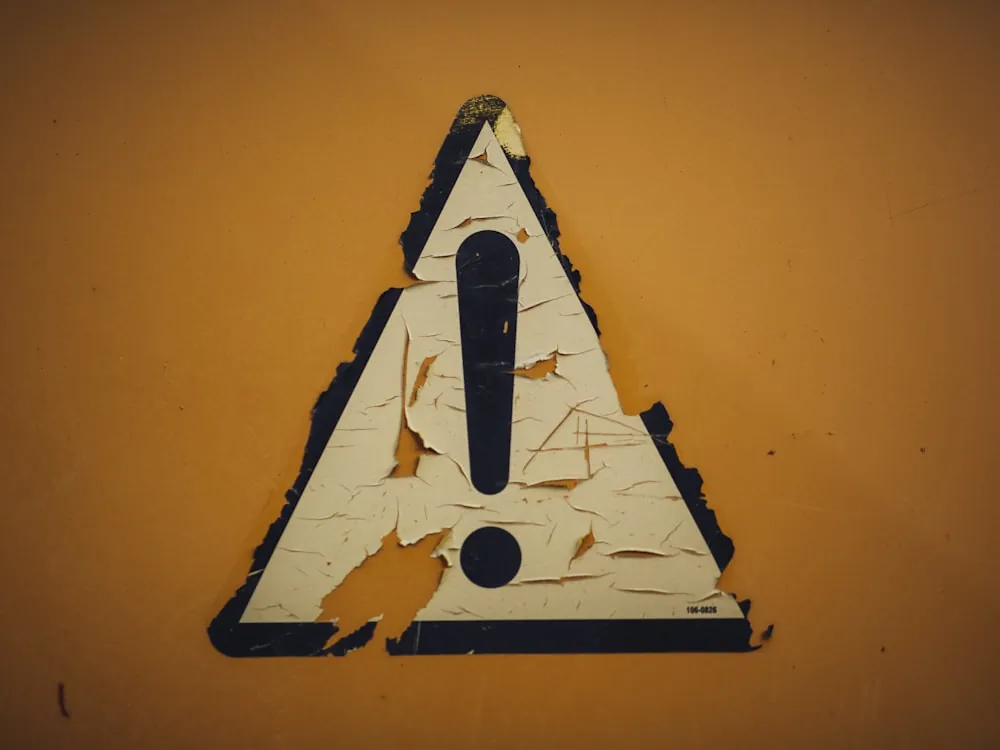

En paralelo resolvemos la señalización de riesgo bajo NOM-026-STPS: advertencia en amarillo, prohibición y equipo contra incendio en rojo, obligación en azul, condición segura en verde, además de la identificación de fluidos en tuberías por color y sentido de flujo, que en planta es de los puntos que más observaciones acumula y de los más rápidos de corregir.
