Proyectos e instalación
NFPA 13

Sistemas contra incendio bajo NFPA 13, 14 y 20

Rociadores, redes de manguera, bombas y supresión limpia para industria, edificios y hospitales.

Diseño + suministro + instalación
El conato que nunca llegó a incendio

Un sistema fijo bien calculado actúa en los primeros noventa segundos, cuando el fuego todavía es un conato y el daño es reparable. Un sistema mal dimensionado —presión insuficiente, cobertura incompleta, bomba sin controlador certificado— da tranquilidad falsa y no responde el día que se necesita. En hospitales, industria y edificios corporativos eso se traduce en paro de operación, no solo en pérdida material.

Del cálculo al acta de aceptación

Cubrimos el proyecto completo: memoria de cálculo hidráulico bajo NFPA 13, 14 y 20, planos para trámite ante protección civil, suministro de equipo con listado UL y FM, instalación, pruebas de aceptación y puesta en marcha con reporte firmado por ingeniero. Un solo responsable de principio a fin, en obra nueva y en remodelación.

Equipo incluido

Componentes de
la línea

Cotización por pieza o por paquete

Puedes cotizar un componente suelto o el paquete completo por elemento o por brigada. Dimensionamos el pedido según el riesgo real de tu operación, no según un catálogo genérico.

Gabinetes tipo I y II

Gabinetes equipados para toma de manguera de brigada y de bomberos, con válvula angular, portamangueras, pitón y cristal o puerta señalizada.

Especificaciones
  • Tipo I: 2½" para cuerpo de bomberos
  • Tipo II: 1½" para brigada interna
  • Tipo III: ambas salidas en un gabinete
  • Empotrado o sobrepuesto, señalizado NOM-026
Ver Gabinetes tipo I y II

Mangueras 1½" y 2½"

Manguera de ataque y de suministro con recubrimiento de poliuretano o caucho, acoples NST o Storz y pitón de chorro regulable.

Especificaciones
  • 1½" de ataque y 2½" de suministro
  • Acoples NST o Storz según protocolo
  • Presión de servicio y de prueba certificadas
  • Prueba hidrostática anual bajo NFPA 1962
Ver Mangueras 1½" y 2½"

Bombas contra incendio

Bombas centrífugas eléctricas o diésel con controlador listado, bomba jockey, cabezal de prueba y curva certificada por el fabricante.

Especificaciones
  • Eléctrica o diésel con controlador listado
  • Bomba jockey para sostener presión
  • Cabezal de prueba con medidor de flujo
  • Prueba anual al 100 % y 150 % del nominal
Ver Bombas contra incendio

Supresión FM-200

Sistema de agente limpio por inundación total para recintos críticos, con batería de cilindros, boquillas calculadas y detección cruzada.

Especificaciones
  • Concentración de diseño por volumen del recinto
  • Detección cruzada y tiempo de retardo
  • Compuertas de sobrepresión obligatorias
  • Ensayo de integridad de recinto (door fan)
Ver Supresión FM-200

Sprinklers y pitones

Rociadores automáticos colgantes, montantes, laterales y de respuesta rápida, con factor K y temperatura nominal según la ocupación protegida.

Especificaciones
  • Factor K y temperatura por ocupación
  • Respuesta rápida o estándar
  • Colgante, montante, lateral y oculto
  • Bulbo con código de color por temperatura
Ver Sprinklers y pitones

Válvulas y conectores

Válvulas OS&Y, mariposa supervisadas, de retención, de diluvio y preacción, siamesas de bomberos, interruptores de flujo y accesorios ranurados.

Especificaciones
  • OS&Y y mariposa con supervisión eléctrica
  • Retención, diluvio y preacción
  • Siamesa de bomberos señalizada
  • Accesorios ranurados y bridados listados
Ver Válvulas y conectores
Toma de agua
NFPA 14

Gabinetes tipo I y II

La diferencia entre los tipos no es de tamaño, es de quién va a operar la manguera. El tipo II lleva salida de 1½" y está pensado para que la brigada interna ataque un conato sin esperar a nadie. El tipo I lleva 2½" y es la toma que el cuerpo de bomberos conecta al llegar. El tipo III integra las dos en un mismo gabinete y es lo que se especifica en edificios altos e industria, donde ambos escenarios son reales.

El error más común en obra es instalar tipo II donde la normativa pide toma para bomberos, y descubrirlo hasta el dictamen. Nosotros definimos el tipo por altura del inmueble, ocupación y protocolo del cuerpo local —el acople de 2½" debe coincidir con el que usa la estación que te atiende—. Entregamos el gabinete equipado y señalizado bajo NOM-026-STPS, listo para prueba de aceptación.

Especificaciones
Tipo I: 2½" para cuerpo de bomberos Tipo II: 1½" para brigada interna Tipo III: ambas salidas en un gabinete Empotrado o sobrepuesto, señalizado NOM-026

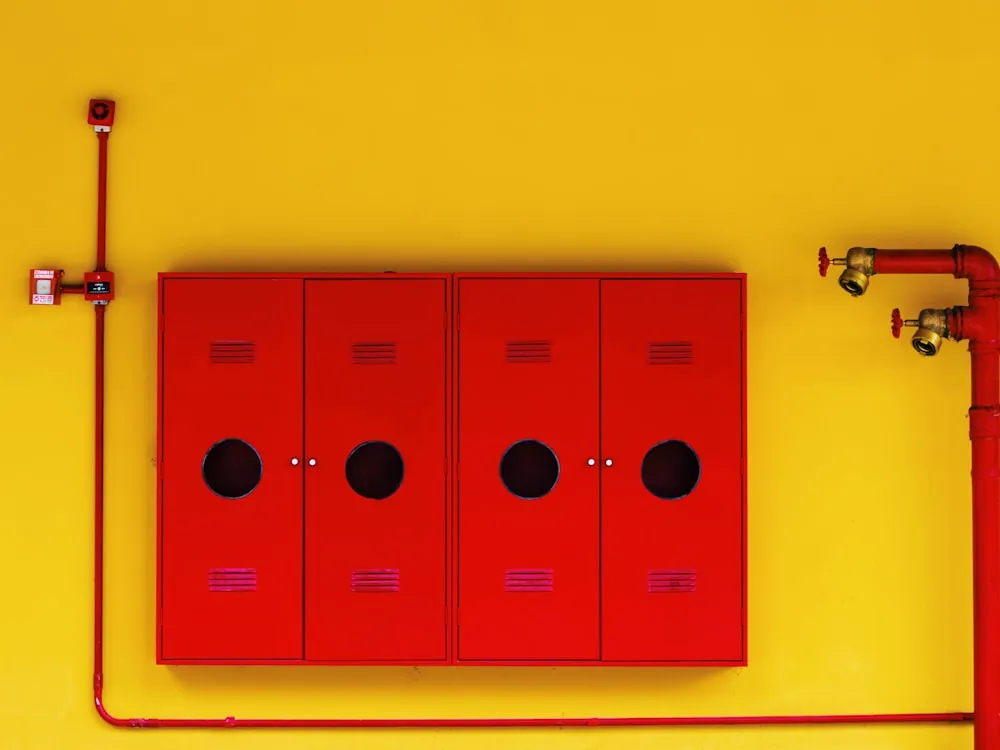

Batería de gabinetes contra incendio instalados en planta industrial
Gabinetes equipados y señalizados
NFPA 14
Gabinete de manguera con válvula angular a la vista
Válvula angular y toma
Toma de manguera con acople y válvula de control
Acople compatible con la estación local
Conducción
NFPA 1961 · 1962

Mangueras 1½" y 2½"

La manguera es el componente que más se usa, más se maltrata y menos se revisa. La NFPA 1961 define lo que debe cumplir de fábrica —presión de servicio, de prueba y de ruptura, resistencia a la abrasión y al calor por contacto— y la NFPA 1962 establece algo que casi ninguna instalación en México cumple: prueba hidrostática anual de cada tramo, con registro por número de manguera.

Manejamos 1½" de ataque para brigada, 2½" de suministro y acoples NST o Storz según el protocolo del cuerpo local; equivocar el estándar de acople convierte una toma en un adorno el día del incendio. El pitón se elige por caudal y por tipo de riesgo: chorro regulable para uso general, chorro sólido donde se necesita alcance y penetración. Ofrecemos servicio de prueba anual con reporte por tramo.

Especificaciones
1½" de ataque y 2½" de suministro Acoples NST o Storz según protocolo Presión de servicio y de prueba certificadas Prueba hidrostática anual bajo NFPA 1962

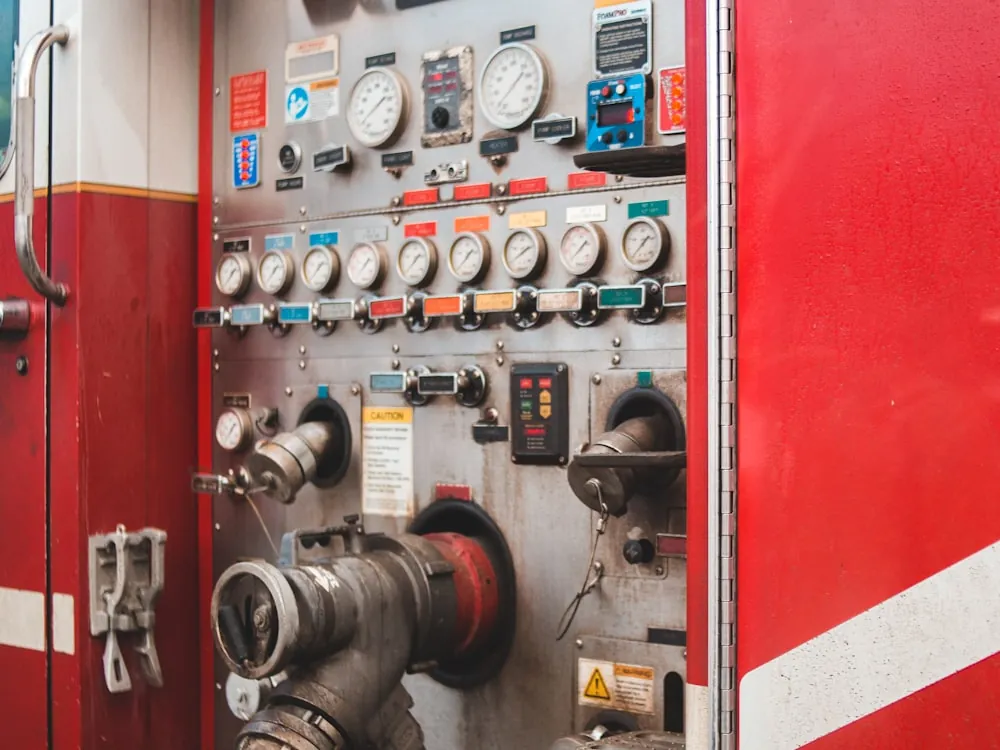

Panel de conexiones y acoples de manguera en unidad contra incendio
Acoples NST y Storz
NFPA 1961 · 1962
Válvula angular con acople de manguera instalada en muro
Válvula angular de toma

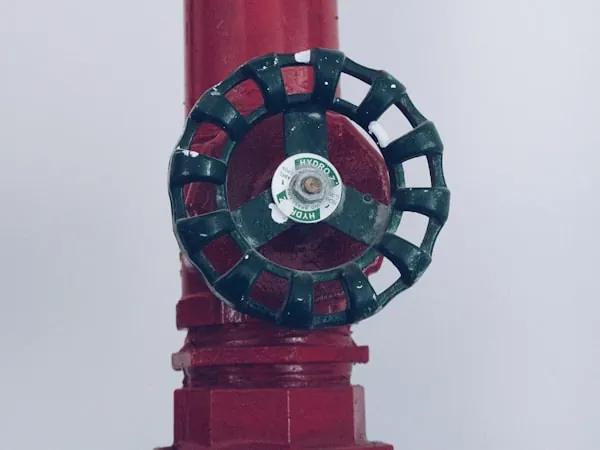

Volante de válvula de control de una red contra incendio
Control de la red
El corazón del sistema
NFPA 20

Bombas contra incendio

Toda la red depende de que la bomba arranque. La NFPA 20 no solo especifica el equipo: define el arreglo completo —succión, controlador listado, alimentación eléctrica dedicada o motor diésel con tanque de día, bomba jockey para sostener presión sin ciclar la principal, y cabezal de prueba con medidor de flujo—. Un conjunto armado sin ese arreglo puede pasar visualmente y fallar en la prueba de aceptación.

La curva de la bomba se selecciona a partir del cálculo hidráulico del sistema, no al revés: primero se determina la demanda del rociador más desfavorable y después se elige el equipo que la satisface con margen. Y el mantenimiento no es opcional: arranque periódico sin flujo y prueba anual de flujo al 100 % y 150 % del caudal nominal, con curva comparada contra la de fábrica. Damos el servicio con reporte firmado.

Especificaciones
Eléctrica o diésel con controlador listado Bomba jockey para sostener presión Cabezal de prueba con medidor de flujo Prueba anual al 100 % y 150 % del nominal

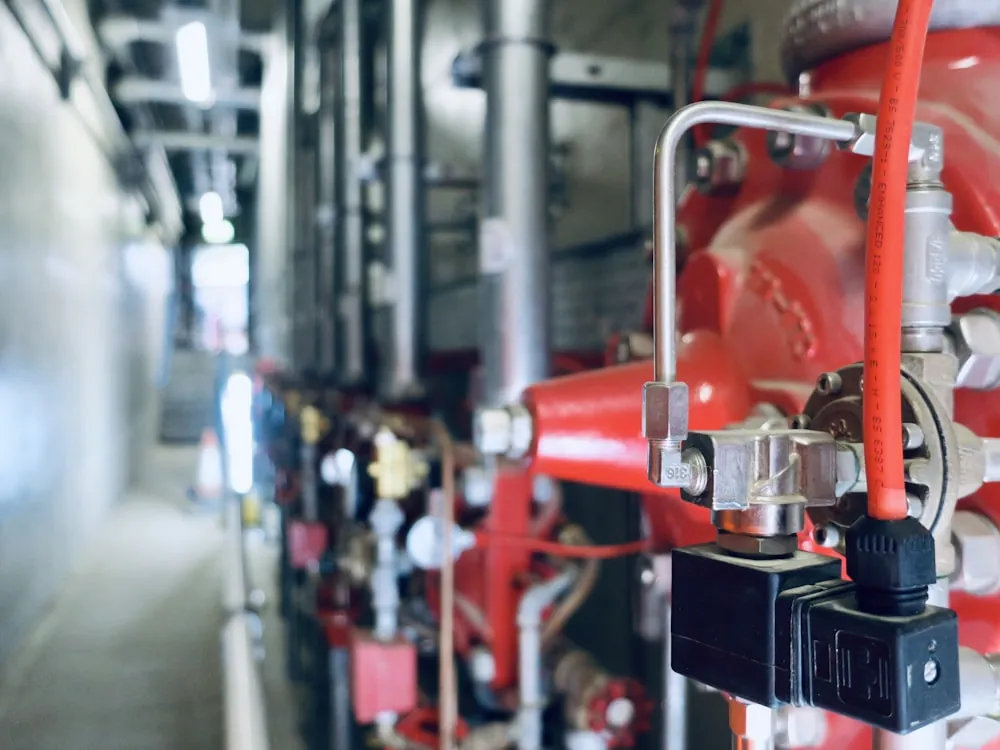

Sala de bombas contra incendio con equipo y tubería instalada
Arreglo completo bajo NFPA 20
NFPA 20

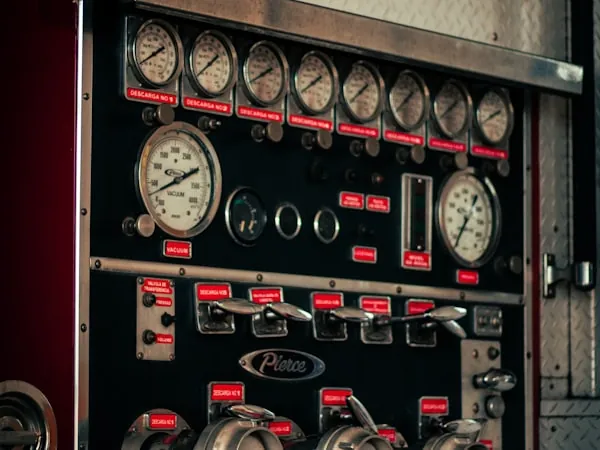

Panel de manómetros e instrumentación del sistema de bombeo
Instrumentación y controlador

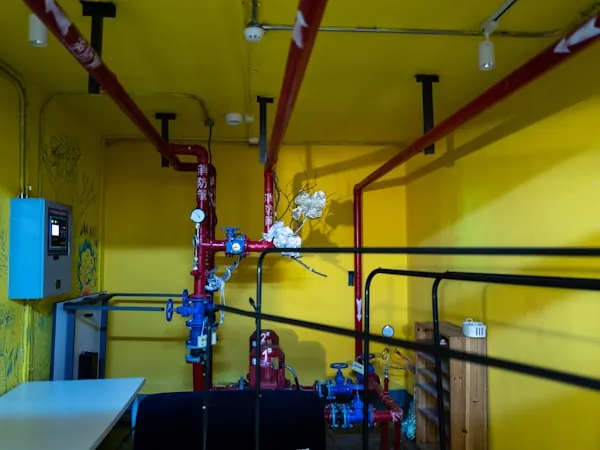

Cuarto de máquinas con red hidráulica contra incendio
Cuarto de bombas
Recintos críticos
NFPA 2001

Supresión FM-200

Un sistema de agente limpio se diseña por volumen y hermeticidad, nunca por metros cuadrados. La concentración de diseño debe alcanzarse en menos de 10 segundos y —esto es lo que casi nadie verifica— sostenerse durante el tiempo de retención requerido. Si el recinto tiene fugas por plafón, ductos o pasos de cable, el agente se escapa y el fuego se reinicia con el sistema ya descargado. Por eso NFPA 2001 exige el ensayo de integridad de recinto, la prueba de puerta con ventilador, y no una revisión visual.

El sistema completo incluye detección cruzada para evitar descargas por falsa alarma, tiempo de retardo con aviso audible y visible, paro de emergencia y compuertas de sobrepresión: la descarga eleva la presión del recinto y sin alivio puede reventar plafones o puertas. Diseñamos, suministramos, instalamos y entregamos con memoria de cálculo, prueba de integridad y matriz causa-efecto para el dictamen.

Especificaciones
Concentración de diseño por volumen del recinto Detección cruzada y tiempo de retardo Compuertas de sobrepresión obligatorias Ensayo de integridad de recinto (door fan)

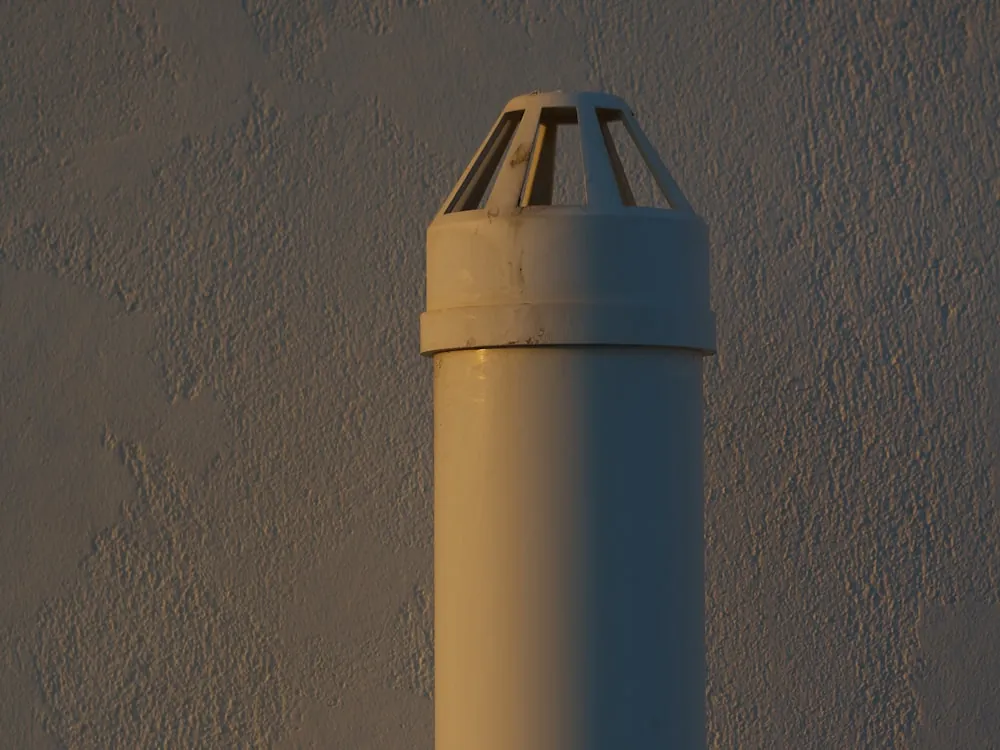

Boquilla de descarga de sistema de supresión con agente limpio
Descarga calculada por volumen
NFPA 2001

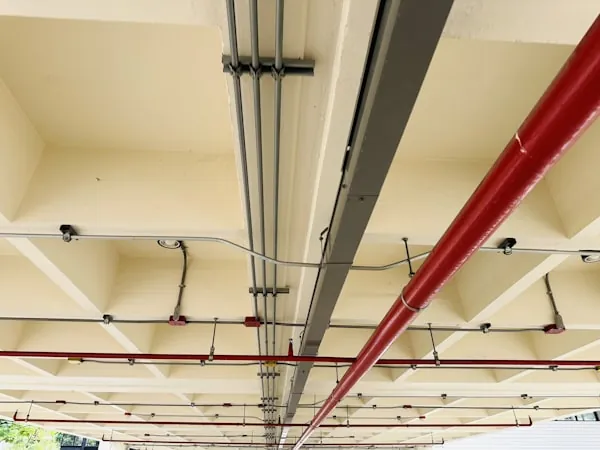

Red de tubería de un sistema fijo instalada en techo técnico
Distribución a boquillas
Dispositivo de protección instalado en plafón de recinto
Protección de recinto crítico
Supresión automática
NFPA 13

Sprinklers y pitones

Un rociador no se elige por catálogo: se calcula. La NFPA 13 parte de clasificar la ocupación —riesgo ligero, ordinario grupo 1 o 2, extra grupo 1 o 2— y de ahí sale la densidad de descarga y el área de operación que debe sostener el sistema. Con esos dos datos y el cálculo hidráulico se define el factor K de la cabeza, el espaciamiento y el diámetro de la tubería. Un almacén de plásticos y una oficina no llevan el mismo rociador aunque tengan la misma superficie.

La temperatura nominal viene codificada por color en el bulbo y se selecciona por la temperatura ambiente máxima esperada, no por costumbre: un rociador demasiado bajo se dispara solo por calor de proceso, uno demasiado alto llega tarde. Manejamos colgante, montante, lateral y oculto, en respuesta rápida y estándar, todos con listado UL y aprobación FM, junto con pitones de chorro regulable y sólido para las tomas de manguera.

Especificaciones
Factor K y temperatura por ocupación Respuesta rápida o estándar Colgante, montante, lateral y oculto Bulbo con código de color por temperatura
Rociador automático en descarga durante prueba del sistema
Densidad y área de operación calculadas
NFPA 13
Rociador colgante instalado en plafón
Colgante en plafón
Detalle del deflector de un rociador automático
Deflector y factor K
Control y supervisión
NFPA 13 · 25

Válvulas y conectores

La causa más frecuente de que un sistema de rociadores no funcione no es la bomba ni la cabeza: es una válvula cerrada. Por eso las válvulas de control se instalan con supervisión eléctrica conectada al panel de alarma, de modo que cerrar una dispare una señal de supervisión en vez de dejar media instalación sin agua en silencio. La OS&Y permite además verificar el estado a simple vista por la posición del vástago.

Manejamos el conjunto completo: OS&Y y mariposa supervisadas, retención, válvulas de diluvio y preacción para recintos donde una descarga accidental sería costosa, siamesa de bomberos señalizada y accesible desde la vía pública, interruptores de flujo y accesorios ranurados y bridados con listado UL/FM. La NFPA 25 define la frecuencia con que cada uno debe inspeccionarse y probarse, y ese calendario lo entregamos con el proyecto.

Especificaciones
OS&Y y mariposa con supervisión eléctrica Retención, diluvio y preacción Siamesa de bomberos señalizada Accesorios ranurados y bridados listados

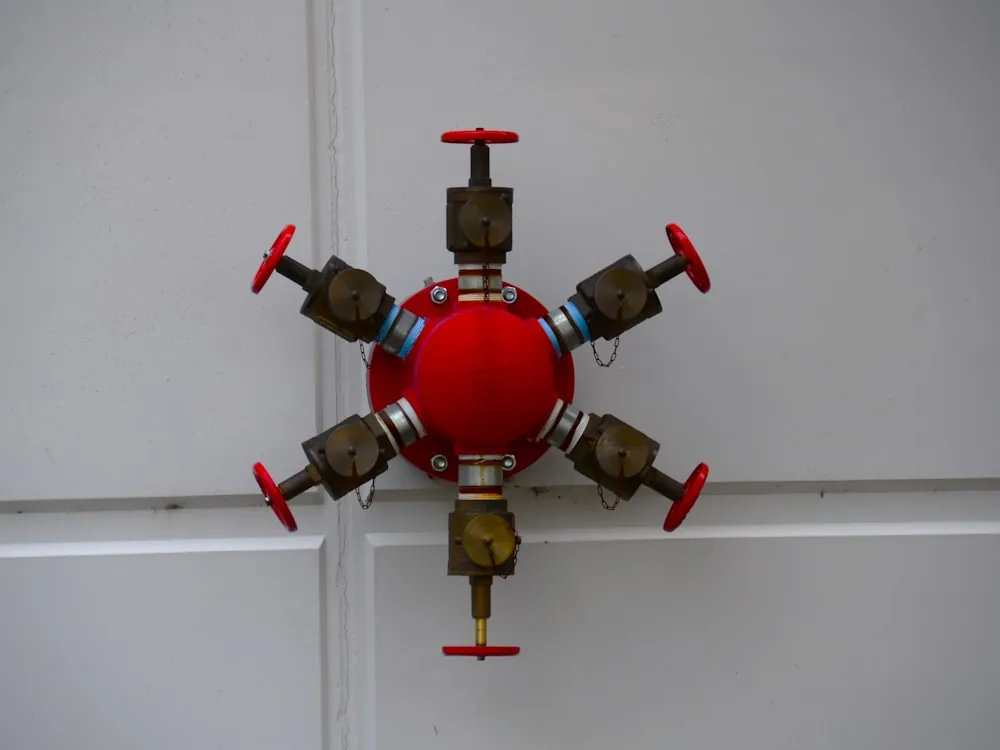

Colector con válvulas de control de un sistema contra incendio
Control, supervisión y distribución
NFPA 13 · 25

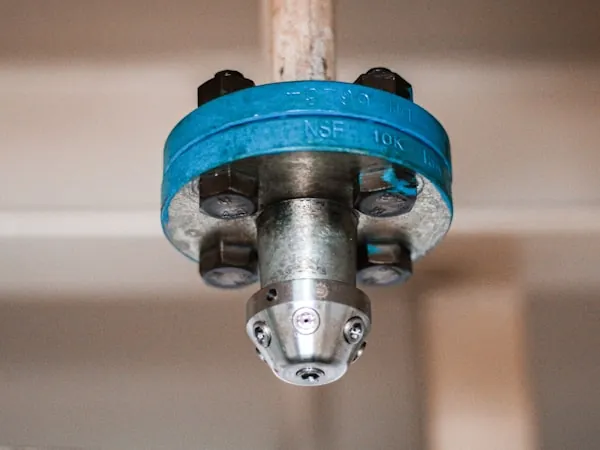

Válvula instalada sobre tubería de sistema contra incendio
Válvula supervisada
Volante de válvula de control con marcaje de presión
Verificación visual del estado
La línea

Qué cubre Sistemas Contra Incendio

Un sistema fijo bien calculado apaga el conato antes de que llegue la primera unidad. Diseñamos y suministramos sistemas contra incendio bajo NFPA 13 para rociadores automáticos, NFPA 14 para tomas siamesas y redes de manguera, y NFPA 20 para bombas contra incendio, alineados con la NOM-002-STPS.

Suministramos gabinetes tipo I y II equipados, mangueras de 1½" y 2½" con acoplamientos NST, bombas contra incendio eléctricas y diésel con su controlador certificado, sprinklers de respuesta rápida, pitones de chorro regulable, válvulas OS&Y, siamesas y supresión limpia con FM-200.

El servicio va del cálculo hidráulico y los planos para trámite ante protección civil hasta la instalación, las pruebas de aceptación y la puesta en marcha con reporte firmado por ingeniero.

Marcas que distribuimos
VikingTycoVictaulic
Rociador automático descargando durante una prueba del sistema
Rociador en descarga
NFPA 13
Sala de bombas contra incendio con equipo instalado
Sala de bombas
Gabinetes contra incendio instalados en planta
Gabinetes y tomas
Cumplimiento

Normas que
debe cumplir

Un equipo sin certificación vigente no pasa una verificación y no protege. Estas son las normas que aplican a esta línea y que respaldan cada pieza que entregamos.

NFPA 13

Rociadores automáticos: clasificación de ocupación, densidad de descarga, área de operación y cálculo hidráulico.

NFPA 14

Tubería vertical y sistemas de manguera: tipos de gabinete, presiones residuales y ubicación de tomas.

NFPA 20

Bombas estacionarias contra incendio: arreglo, controlador listado, jockey y cabezal de prueba.

NFPA 25

Inspección, prueba y mantenimiento de sistemas basados en agua. Es el hallazgo número uno en verificación.

NFPA 2001

Sistemas de agente limpio: concentración de diseño, tiempo de retención y ensayo de integridad de recinto.

NFPA 1962

Cuidado, uso y prueba de servicio de manguera: obliga a prueba hidrostática anual por tramo.

NOM-002-STPS

Prevención y protección contra incendios en centros de trabajo: exige el sistema y su programa de revisión.

Antes de cotizar

Qué cantidad te exige
la ley, y por qué

La certificación del equipo resuelve la mitad del problema. La otra mitad es cuánto te exige tener la autoridad, y eso no lo decide la marca: lo decide la clasificación de riesgo de incendio de tu centro de trabajo conforme a la NOM-002-STPS-2010, más lo que exija la ley de protección civil de tu estado.

Es el error más caro que vemos: empresas que compran equipo de sobra en una línea mientras siguen descubiertas en otra que sí les aplicaba.

Aplica para

Quién usa
esta línea

Cada sector pide algo distinto

No es lo mismo equipar un cuerpo municipal que una brigada de planta. Ajustamos especificación, volumen y documentación al marco normativo que le aplica a cada cliente.

Industria

Cálculo hidráulico por clasificación de riesgo, red de rociadores y bombas con controlador certificado.

Edificios corporativos

Redes de manguera, siamesas y supresión limpia en cuartos eléctricos y centros de datos.

Hospitales

Diseño por zonas con criterios de continuidad de operación y pruebas de aceptación documentadas.

Documentación

Todo lo que pide una licitación, incluido

La mayoría de los procesos no se pierden por precio, se pierden por un documento faltante. Cada envío sale con el expediente completo y sin costo adicional.

Escribir a licitaciones
Memoria de cálculo hidráulico y planos as-built
Certificado UL o FM de rociadores, válvulas y bombas
Prueba hidrostática y acta de aceptación del sistema
Curva de prueba de la bomba contra la de fábrica
Calendario de inspección, prueba y mantenimiento NFPA 25
Factura desglosada por partida
Preguntas frecuentes

Dudas sobre
Sistemas Contra Incendio

Responde un ingeniero, no un vendedor

Las 8 preguntas que más nos llegan sobre esta línea, contestadas con el criterio técnico que aplicaríamos en tu proyecto. Si tu caso no está aquí, el formulario arma el mensaje por ti y te contesta un ingeniero certificado en NFPA y NOM-002-STPS.

¿Cómo se calcula un sistema de rociadores? ¿Por metros cuadrados?
No. Se empieza clasificando la ocupación bajo NFPA 13 —riesgo ligero, ordinario grupo 1 o 2, extra grupo 1 o 2— y de esa clasificación salen la densidad de descarga y el área de operación que el sistema debe sostener simultáneamente. Con esos datos se hace el cálculo hidráulico, que define el factor K de las cabezas, el espaciamiento y el diámetro de la tubería, y de ahí se selecciona la bomba. Un almacén de plásticos puede requerir el triple de densidad que una oficina de la misma superficie. Cotizar por metro cuadrado es la señal más clara de que un proveedor no está haciendo ingeniería.
¿Cada cuándo hay que probar el sistema una vez instalado?
La NFPA 25 marca el calendario y es el hallazgo número uno en verificación: inspección visual de válvulas de control con frecuencia semanal o mensual según si están supervisadas, prueba trimestral de dispositivos de alarma de flujo, prueba anual de válvulas de diluvio y preacción, y revisión interna de tubería en busca de obstrucción cada 5 años. Un sistema perfectamente diseñado que lleva tres años sin prueba documentada no protege y no aprueba dictamen. Entregamos el calendario con el proyecto y damos el servicio bajo contrato.
¿Cada cuándo se prueban las bombas contra incendio?
Arranque periódico sin flujo para verificar que el controlador y el motor responden, y prueba anual de flujo al 100 % y al 150 % del caudal nominal con el cabezal de prueba, comparando la curva obtenida contra la de fábrica. Esa comparación es lo que detecta el desgaste del impulsor o una succión obstruida antes de que sea un problema. En bombas diésel hay que sumar la revisión de batería, nivel de combustible del tanque de día y el registro de horas de operación.
¿Las mangueras también necesitan prueba?
Sí, y es de lo que menos se cumple en México. La NFPA 1962 exige prueba hidrostática de servicio anual de cada tramo, con registro individual por número de manguera. Una manguera que lleva años enrollada en el gabinete puede tener el forro degradado y reventar a presión de trabajo, justo cuando la brigada la está usando. Damos el servicio de prueba con reporte por tramo y reemplazamos las que no aprueban.
¿Qué diferencia hay entre gabinete tipo I, II y III?
El tipo II lleva salida de 1½" y es para que la brigada interna ataque un conato de inmediato. El tipo I lleva 2½" y es la toma que el cuerpo de bomberos conecta al llegar. El tipo III integra ambas en un mismo gabinete y es lo que se especifica en edificios altos e industria. El error clásico en obra es instalar tipo II donde la normativa pedía toma para bomberos y descubrirlo hasta el dictamen. Además el acople de 2½" debe coincidir con el estándar que usa la estación que te atiende: NST o Storz, según la plaza.
¿El FM-200 sigue siendo la mejor opción para un centro de datos?
Funciona muy bien, pero conviene tomar la decisión con el panorama completo. El FM-200 es un HFC con potencial de calentamiento global alto y está sujeto a la reducción progresiva acordada en la Enmienda de Kigali, que México ratificó. Eso no lo prohíbe hoy, pero sí anticipa presión de precio y disponibilidad a mediano plazo. Los agentes de bajo GWP tipo fluorocetona son la alternativa que ya se está especificando en obra nueva. Si el proyecto es de largo plazo o la empresa tiene compromisos ambientales, vale la pena comparar ambos antes de comprometer la batería de cilindros.
¿Qué necesito entregar para el dictamen de protección civil?
Memoria de cálculo hidráulico, planos as-built del sistema instalado, fichas técnicas y certificados de listado UL o aprobación FM de cada componente, actas de las pruebas de aceptación, matriz causa-efecto si hay interfaz con detección y alarma, y el programa de mantenimiento bajo NFPA 25. Todo firmado por el responsable técnico. Preparamos el expediente completo como parte del proyecto, porque es donde más se atoran los trámites: no por el sistema, por el papel.
¿Hacen el proyecto completo o solo suministran el equipo?
El ciclo completo, y con un solo responsable: levantamiento, clasificación de riesgo, memoria de cálculo hidráulico, planos para trámite, suministro de equipo listado, instalación, pruebas de aceptación y puesta en marcha con reporte firmado por ingeniero. También tomamos proyectos donde ya hay obra iniciada o instalación heredada, empezando por un diagnóstico contra NFPA 13, 14, 20 y 25 que te dice exactamente qué cumple, qué no y qué costaría corregirlo.
Cotización sin compromiso

Cuéntanos qué necesitas

Completa los campos y el botón abre WhatsApp con tu solicitud ya redactada. Respondemos con propuesta técnica en menos de 24 horas hábiles.

Condiciones comerciales
Respuesta a cotización

Propuesta técnica y económica en un máximo de 24 horas hábiles desde la recepción del requerimiento completo.

Tiempo de entrega

Producto en existencia: de 3 a 5 días hábiles. Equipo sobre pedido o de importación: de 4 a 8 semanas, confirmado por escrito en la propuesta.

Garantía

Garantía directa del fabricante, entre 12 y 60 meses según línea de producto. La póliza y el número de serie se entregan con el equipo.

Facturación

Factura CFDI 4.0 desglosada por partida, con descripción, marca, modelo y número de parte de cada concepto.
